UPOZORNĚNÍ: Tento model není certifikován pro připojení k distribuční síti, provoz pouze v ostrovním režimu.

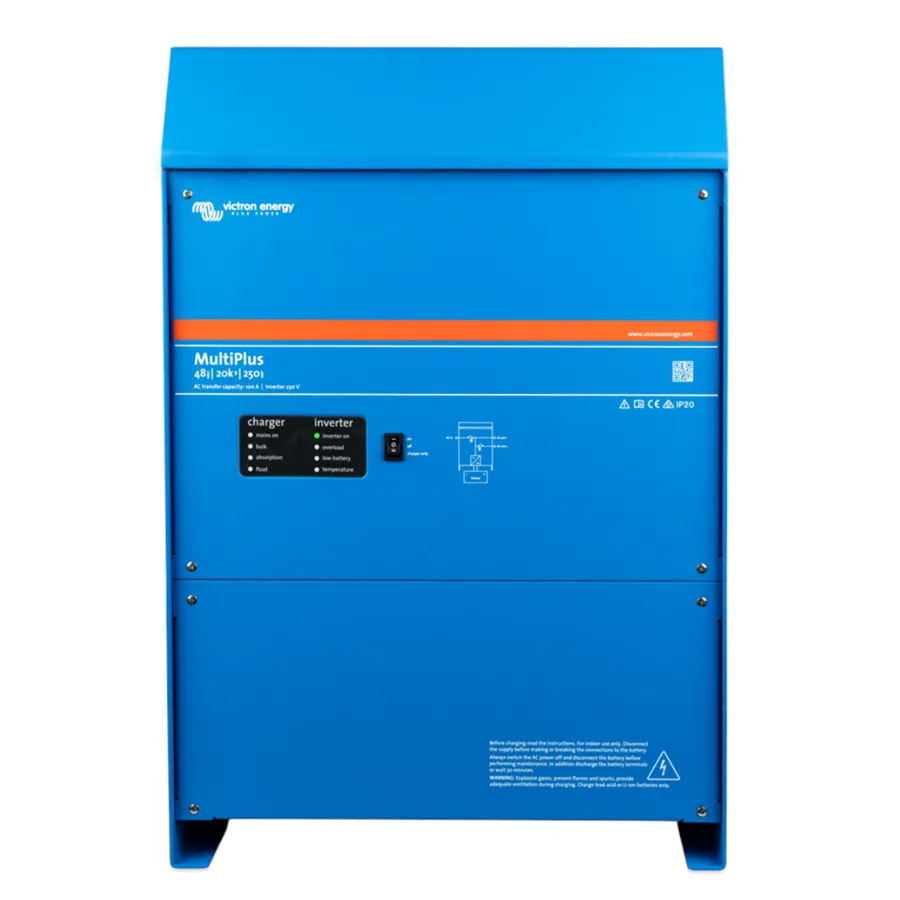

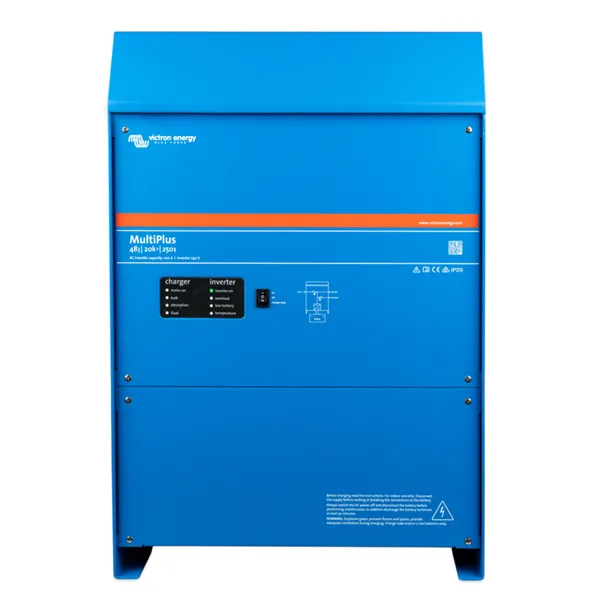

MultiPlus 48/20k/250-100 je profesionální měnič/nabíječ určený pro náročné ostrovní i síťové aplikace. Kombinuje výkonný 48V střídač s čistě sinusovým výstupem, adaptivní nabíječku baterií a rychlý přepínač AC zdroje. Zařízení je vhodné pro rozsáhlé off-grid instalace, hybridní systémy i aplikace s funkcí ESS (Energy Storage System). Díky podpoře externího proudového senzoru umožňuje optimalizaci vlastní spotřeby a omezení přetoků do distribuční sítě.
Hlavní vlastnosti a funkce:
PowerControl a PowerAssist:
Umožňuje nastavit maximální proud odebíraný ze sítě nebo generátoru (až 100 A). Chrání tak zdroj před přetížením.
Při krátkodobých špičkách výkonu zařízení využije energii z baterie a posílí vstupní zdroj (PowerAssist). Po poklesu zátěže se baterie automaticky dobíjí.
Podpora ESS (Energy Storage System):
Možnost připojení externího AC proudového senzoru (100 A) pro optimalizaci vlastní spotřeby a řízení přetoků.
Provoz i při výpadku sítě:
V případě výpadku AC vstupu převezme měnič napájení připojených spotřebičů za méně než 20 ms (UPS funkce).
Dva AC výstupy:
- AC1: bez přerušení napájení
- AC2: aktivní pouze při dostupném AC vstupu (vhodné pro zátěže, které nemají vybíjet baterii)
Paralelní a třífázový provoz:
- Možnost konfigurace tří jednotek pro třífázový systém
- Možnost paralelního zapojení více jednotek
- Pro paralelní provoz je doporučen externí přepínač AC
Adaptivní nabíječka baterií 250 A:
Čtyřstupňové nabíjení s teplotní kompenzací.
Podporuje nabíjení olověných i dalších typů baterií.
Konfigurace a monitoring:
- Nastavení pomocí VEConfigure (nutné rozhraní MK3-USB)
- Monitoring přes Cerbo GX nebo jiná GX zařízení
- Vzdálený dohled přes VRM Portal
- Bluetooth monitoring pomocí VE.Bus Smart Dongle
- Kompatibilní s aplikací VictronConnect
Ochrany zařízení:
- zkrat na výstupu
- přetížení
- vysoké/nízké napětí baterie
- přehřátí
- vysoké vstupní zvlnění napětí
Technické parametry:
Měnič:
- DC vstupní napětí: 38–60 V
- Výstupní napětí: 230 VAC ± 2 %
- Frekvence: 50 Hz ± 0,1 % (nastavitelné na 60 Hz)
- Trvalý výkon při 25 °C: 20 kW
- Trvalý výkon při 40 °C: 18 kW
- Trvalý výkon při 65 °C: 14 kW
- Špičkový výkon: 25 kW (1 min)
- Časově omezený výkon (cold start): 21 kW (5 hodin)
- Max. zdánlivý výkon přetoku: 20 kW
- Maximální účinnost: 96 %
- Spotřeba naprázdno: 65 W
- Spotřeba v AES režimu: 40 W
- Spotřeba v Search režimu: 13 W
Nabíječka:
- AC vstupní napětí: 187–265 VAC
- Frekvence vstupu: 45–65 Hz
- Nabíjecí napětí absorpce: 57,6 V
- Udržovací napětí (float): 55,2 V
- Storage režim: 52,8 V
- Max. nabíjecí proud (25 °C): 250 A
- Max. nabíjecí proud (40 °C): 240 A
- Teplotní senzor baterie: ano
- AC vstup/výstup:
- Transferový spínač: 100 A
- Maximální vstupní AC proud: 100 A
- Pomocný výstup: 50 A
- Externí proudový senzor (volitelný): 100 A
Obecné:
- Provozní teplota: -40 až +65 °C (ventilátorové chlazení)
- Vlhkost: max. 95 % (nekondenzující)
- Maximální nadmořská výška: 2000 m
- Krytí: IP20
- Materiál: hliník (RAL 5012 – modrá)
- Připojení baterie: 4× M8 šroub (2× +, 2× -)
- Připojení 230 V AC: M6 šrouby
- Hmotnost: 80 kg
- Rozměry (v × š × h): 616 × 422 × 357 mm
Normy:
- EN-IEC 60335-1
- EN-IEC 60335-2-29
- EN-IEC 62109-1
- EN-IEC 61000-6-2
- EN-IEC 61000-6-4
