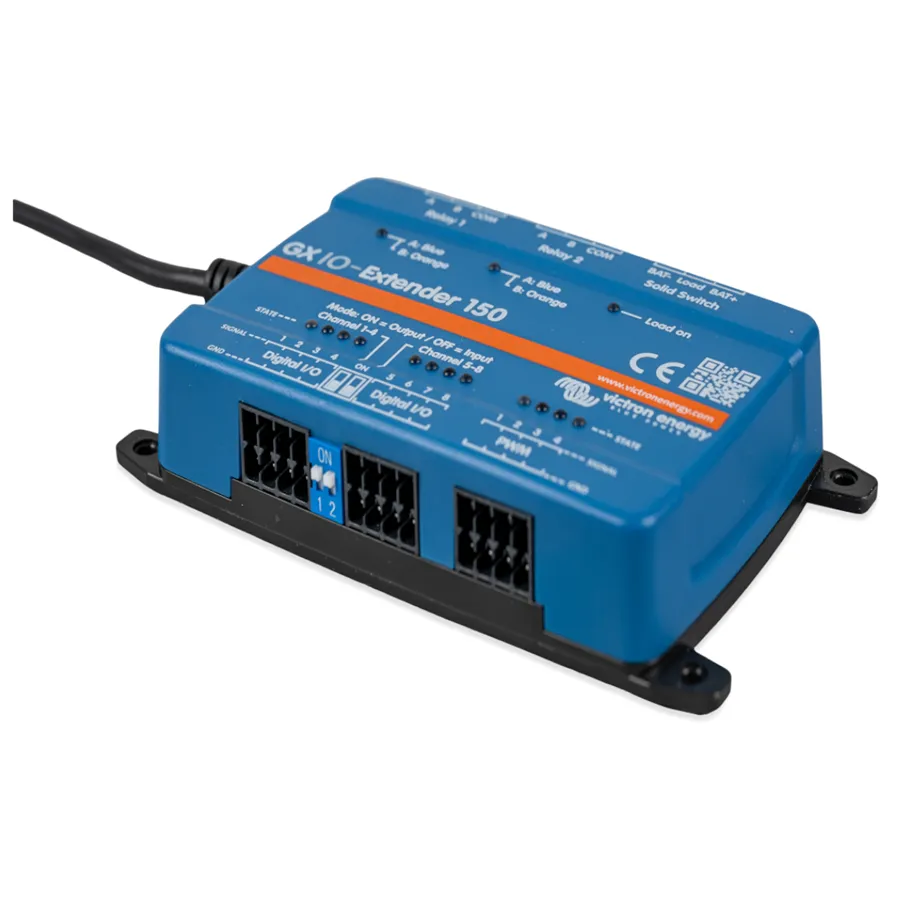

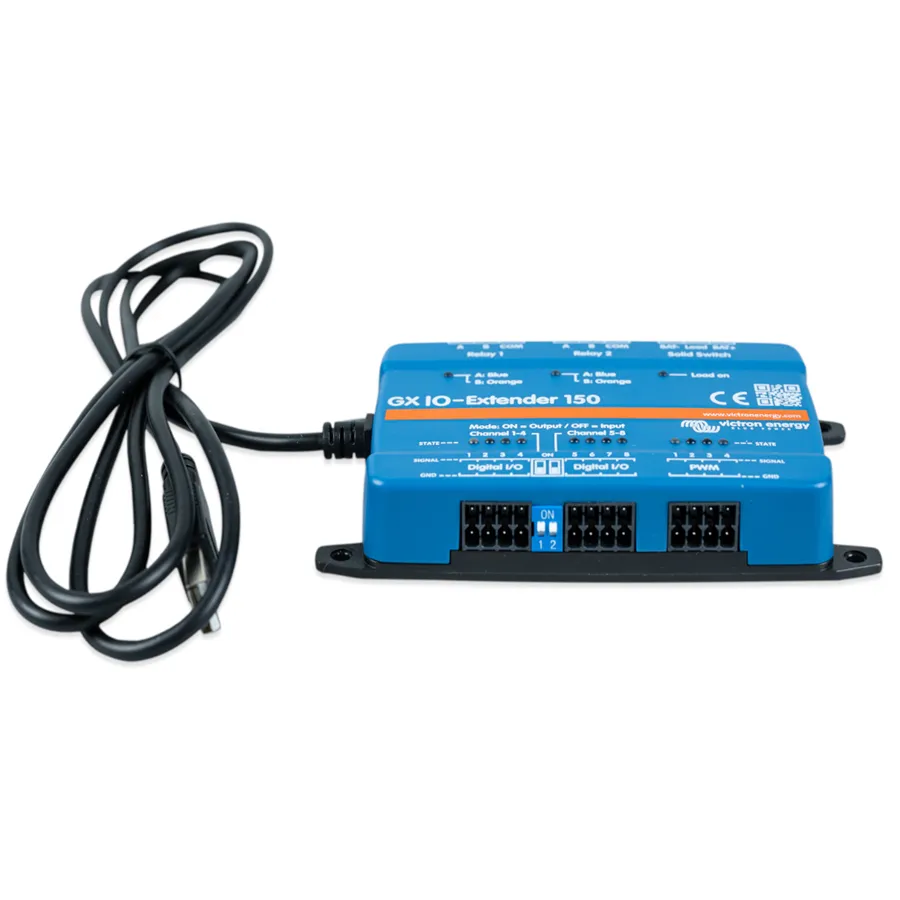

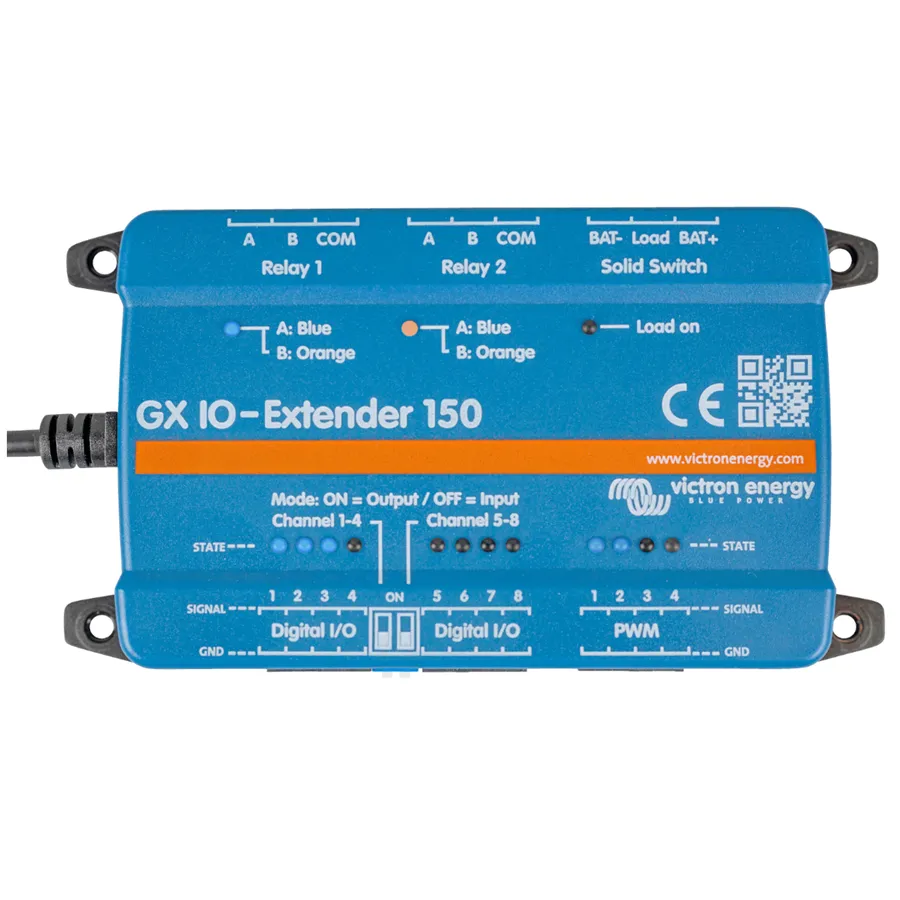

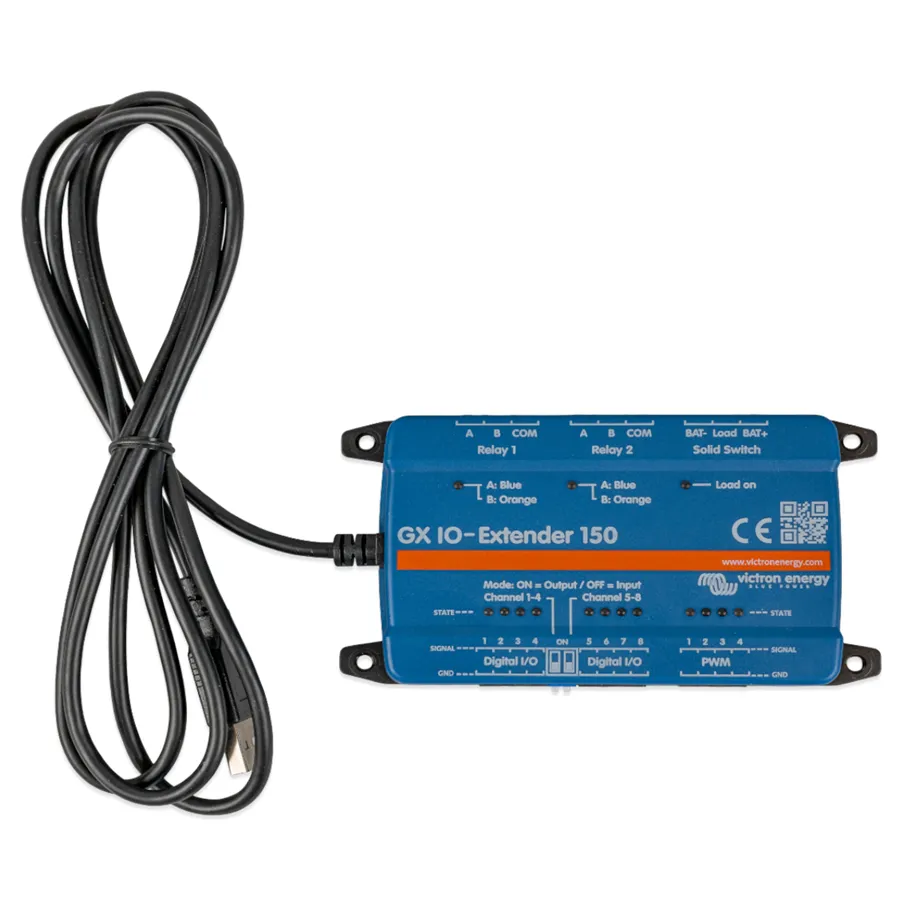

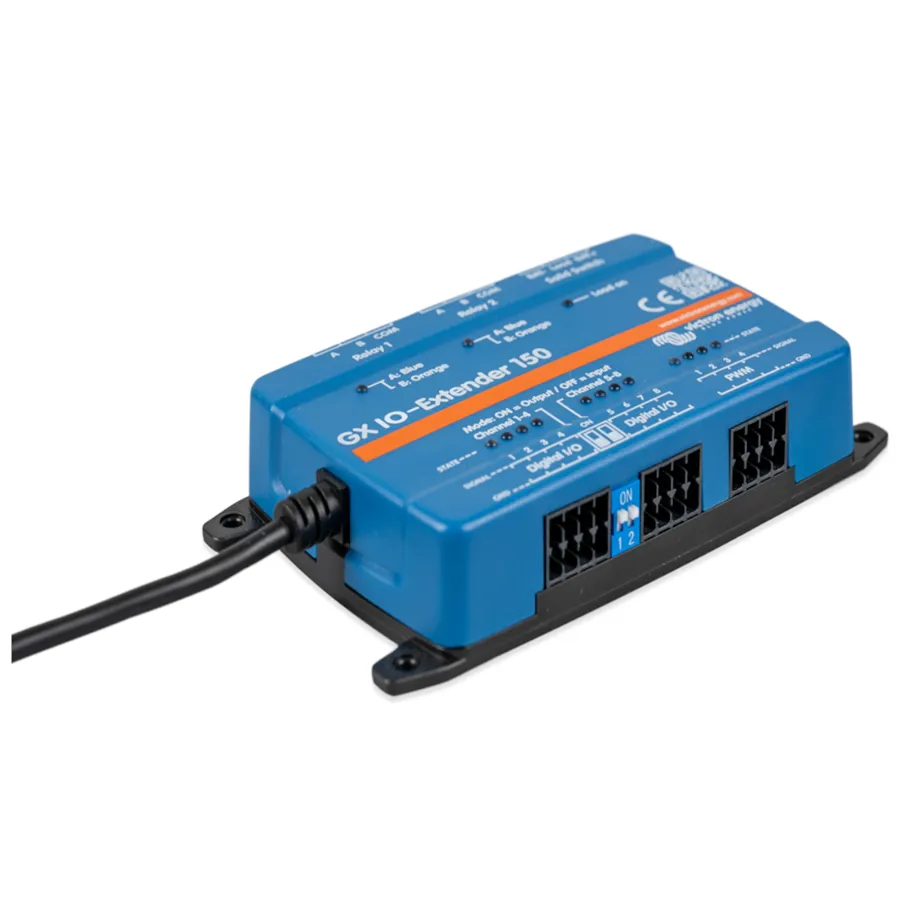

Victron Energy GX IO-Extender 150 je inteligentní rozšiřující modul navržený pro rozšíření vstupních a výstupních možností GX zařízení. Připojuje se pomocí USB, které zajišťuje i napájení, a poskytuje snadnou cestu k integraci dodatečných senzorů, spínačů a řídicích prvků. Modul lze konfigurovat přes Node-RED přímo v GX zařízení nebo pomocí přepínačů ve Switch pásu uživatelského rozhraní.
Hlavní vlastnosti a funkce:
- 8 digitálních vstupů/výstupů: Každý I/O je volitelně nastavitelný jako vstup nebo výstup (včetně LED indikace stavu).
- PWM výstupy: 4 kanály pro přesné řízení s napětím 5 V a rozlišením 8 bitů při 1,5625 kHz.
- Dvě bistabilní relé: Pro šetření energie, s možností spínat zátěže do 220 V AC nebo 220 V DC.
- Solid State Relay (SSR): Pro rychlé spínání stejnosměrných zátěží a podporu odporových, kapacitních i indukčních zátěží.
- Pluggable spring terminály: Umožňují rychlou a spolehlivou instalaci vodičů.
- Kompletně izolované obvody od USB pro maximální bezpečnost připojení.
Technické parametry:
- Napájení: USB (5 V, max. 200 mA)
- Příkon: < 100 mW (klidový stav), max. 1 W
- Digitální I/O: 8x, napětí 3,8–5,5 V (vstup), 5 V / 4 mA (výstup)
- PWM výstupy: 4 kanály, 5 V, 8 bitů @ 1,5625 kHz
- Latching relé: 2x, DC: 3 A @ 30 V, AC: 2 A @ 60 V
- Solid State Relay (SSR): max. 70 VDC, 4 A, max. kapacitní zátěž 1000 µF (do 15 V), indukční zátěž do 1000 mH
- Montáž: na zeď nebo DIN lištu (s příslušenstvím)
- Rozměry: 123 x 67 x 23 mm
- Hmotnost: 0,17 kg
- Provoz teplota: -20 °C až +50 °C
