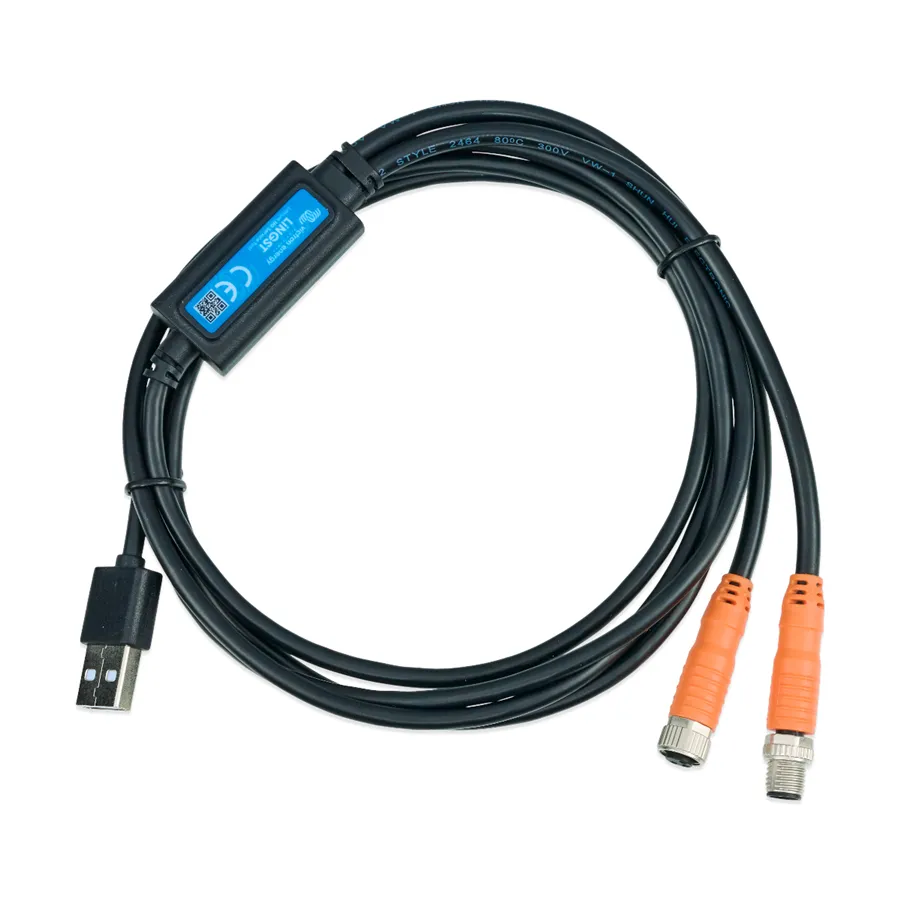

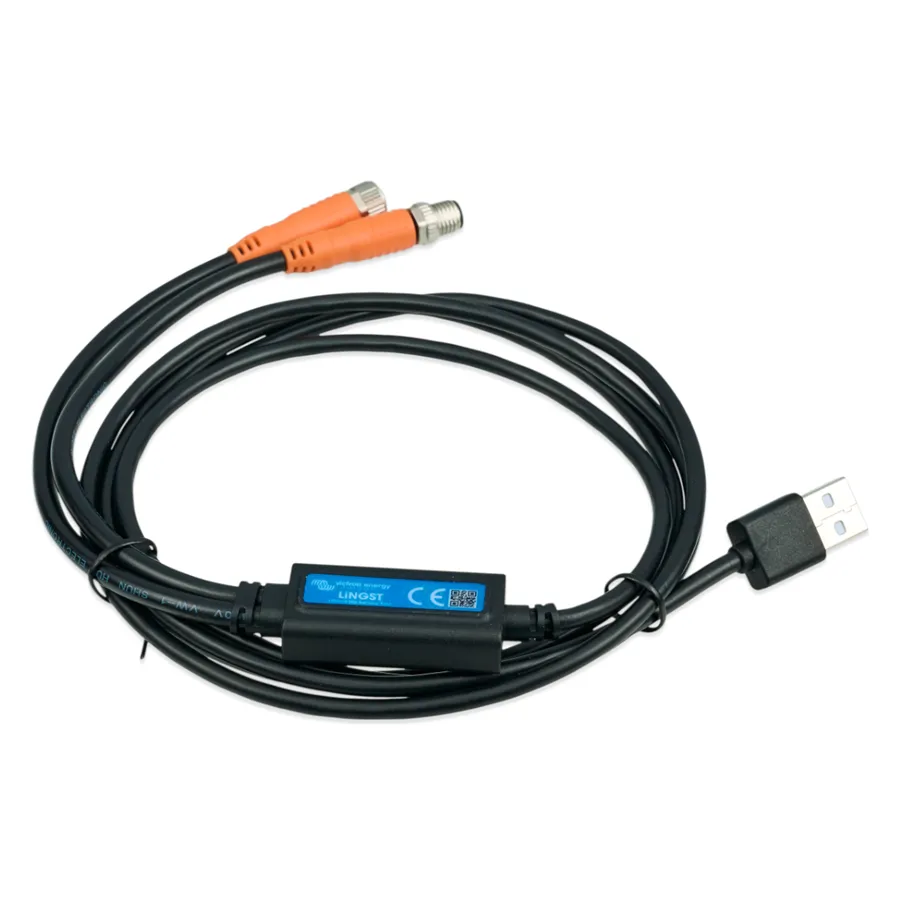

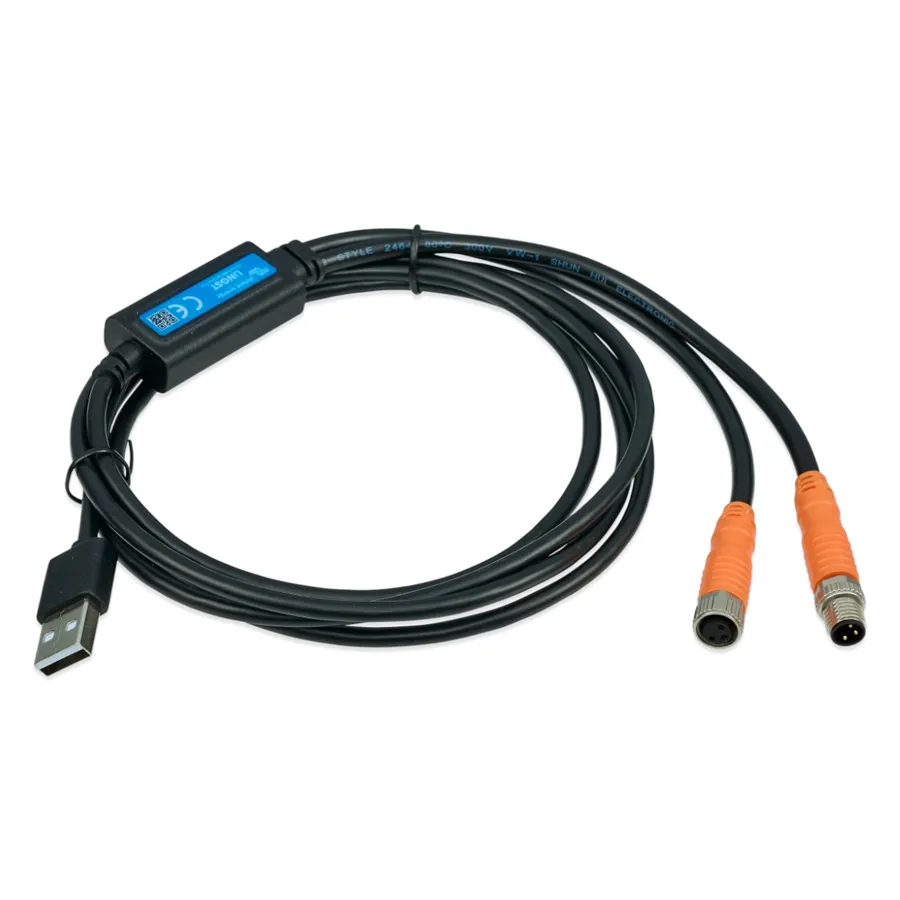

Lithium NG Service Tool (LiNGST) je servisní rozhraní určené pro přímé propojení baterií Victron Lithium NG a jednotek BMS NG s počítačem. Umožňuje detailní diagnostiku, uvedení do provozu, záznam dat a pokročilou analýzu systému zejména v situacích, kdy není k dispozici bezdrátové připojení.
Zařízení je určeno pro školené instalační a servisní techniky. Připojuje se k servisnímu M8 konektoru baterií Lithium NG a ke komunikačnímu rozhraní BMS NG.
Hlavní vlastnosti a funkce:
Přímé kabelové připojení k PC (Windows)
Komunikace probíhá přes virtuální COM port po připojení k počítači.
Monitoring a logování baterií Lithium NG
Umožňuje sledování a záznam provozních dat jednotlivých článků baterie v reálném čase.
Záznam dat kompletního systému
Možnost logování dat celé Lithium NG sestavy během instalace, uvádění do provozu nebo servisního zásahu.
BMS tester – emulace baterie
Umožňuje simulovat Lithium NG baterii a testovat funkce BMS i bez fyzicky připojené baterie. Vhodné pro commissioning a řešení problémů.
Kontrola funkcí BMS
Možnost ověřit chování funkcí jako:
- ATD
- ATC
- Pre-alarm
- Stav relé
Nastavení parametrů emulované baterie
Lze nastavovat:
- Napětí banky
- Proud (kladný = nabíjení, záporný = vybíjení)
- Napětí jednotlivých článků
- Teplotu článků
Data Sniffer
Funkce určená pro systémy s více Lithium NG bateriemi zapojenými v řetězci (daisy chain). Umožňuje sledování a záznam dat celé bateriové větve.
Export záznamu
Data jsou ukládána do textových souborů pro další analýzu a technickou podporu.
Kompatibilní produkty
- Lithium NG Service Tool podporuje komunikaci přes BMS kabel s těmito zařízeními:
- Lithium NG baterie
- Lynx Smart BMS NG 500
- Lynx Smart BMS NG 1000
- VE.Bus BMS NG
- smallBMS NG
- SmartBMS NG 12-200 (plánováno)
Technické parametry
- USB kabel: 150 cm
- M8 servisní konektor: 20 cm
- Aplikace Lithium NG Service Tool pro Windows (ke stažení z webu Victron Energy)
Bezpečnostní upozornění
Zařízení je určeno výhradně pro školené instalační a servisní pracovníky. Umožňuje přístup k pokročilým diagnostickým a konfiguračním funkcím, které nejsou běžně dostupné koncovým uživatelům.
Před připojením nebo odpojením servisního nástroje je nutné zajistit, že je systém v bezpečném stavu.
