UPOZORNĚNÍ: AKTUÁLNÍ HW VERZE NELZE ŘADIT PARALELNĚ!
UPOZORNĚNÍ: JEDNOTKA NENÍ AKTUÁLNĚ CERTIFIKOVÁNA PRO PŘIPOJENÍ K DISTRIBUČNÍ SÍTI!

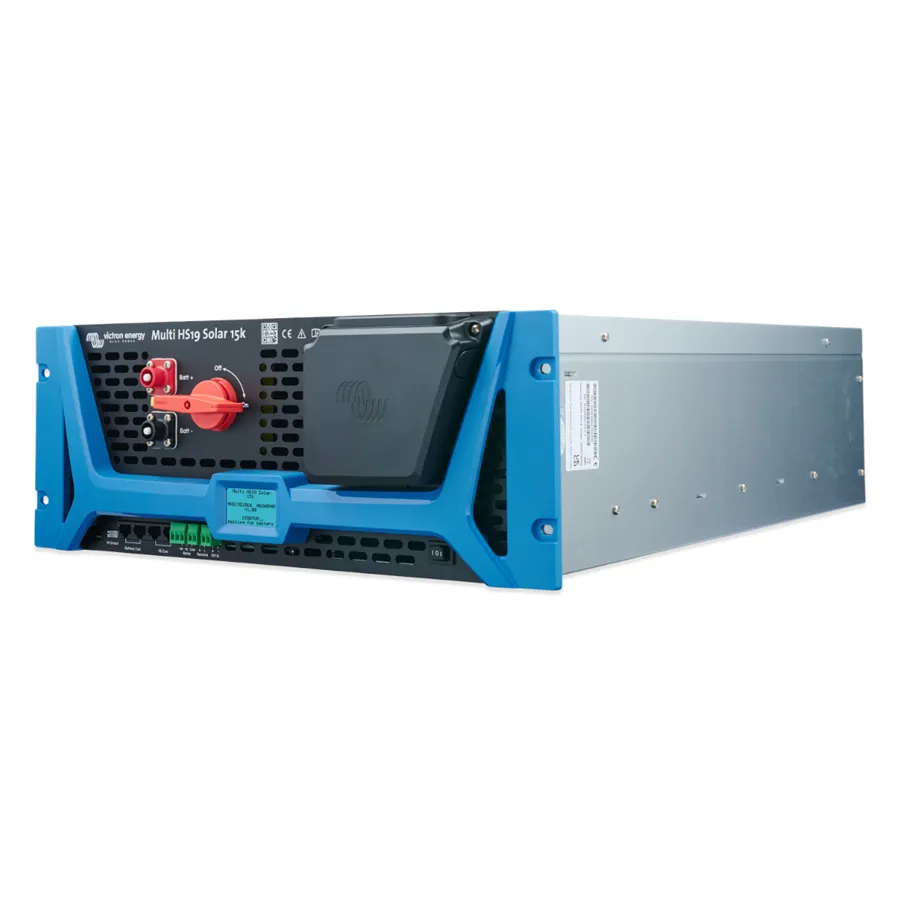

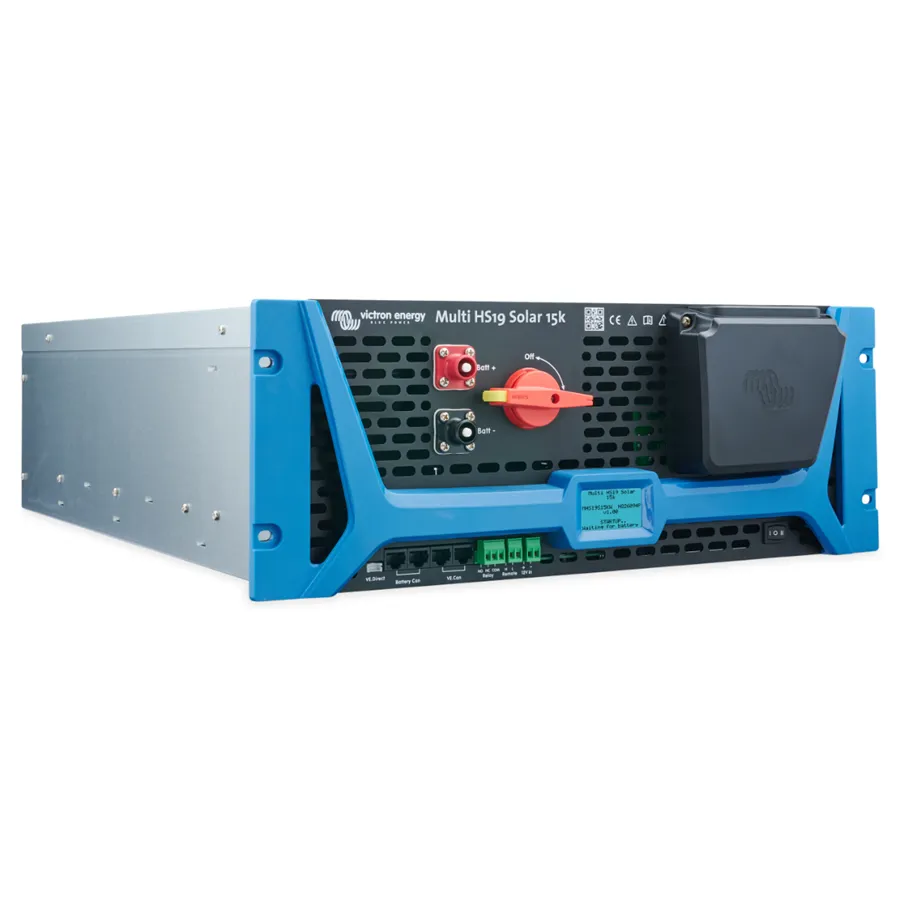

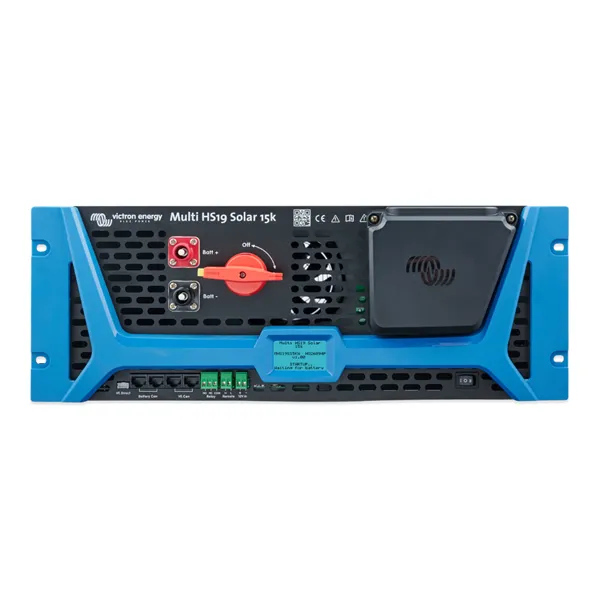

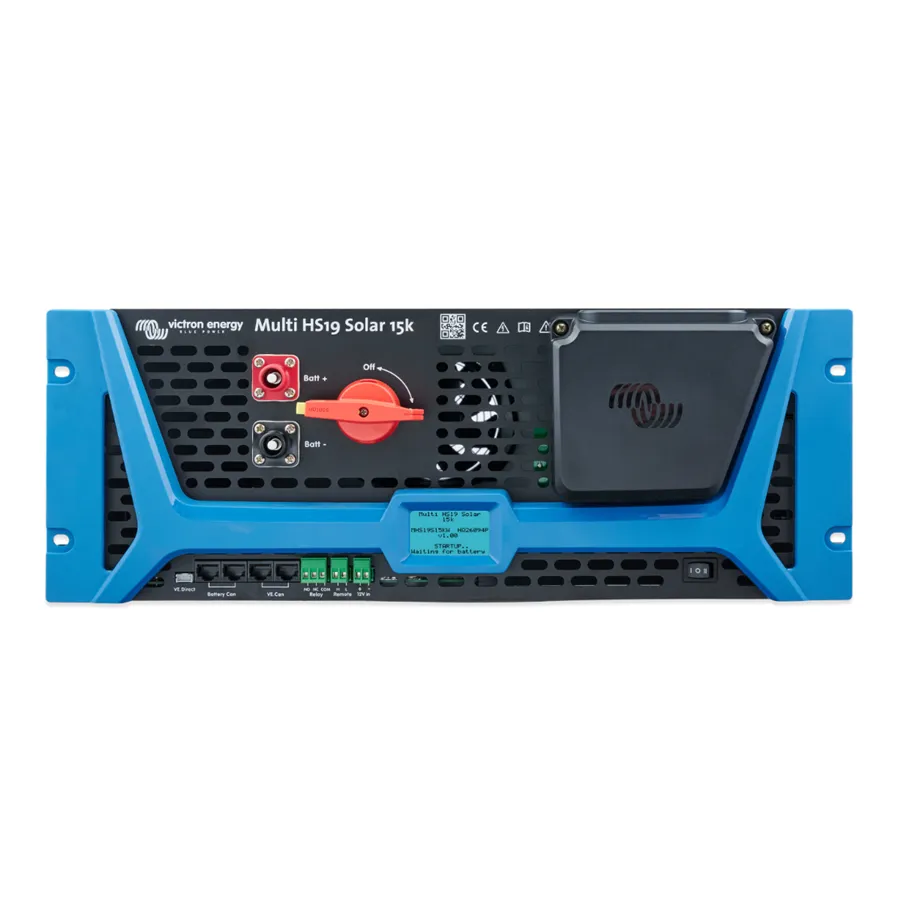

Victron Energy Multi HS19 Solar 15k je kompaktní vysokonapěťový třífázový měnič/nabíječ se zabudovanými čtyřmi MPPT regulátory v 19" rackovém provedení (4U). Kombinuje měnič o výkonu 15 kW a čtyři nezávislé MPPT vstupy o výkonu 8 kW, což umožňuje připojení fotovoltaických panelů až do celkového výkonu 32 kW.
Integrované řešení výrazně zjednodušuje instalaci, snižuje množství kabeláže a šetří prostor v rozvaděči nebo bateriovém racku. Zařízení je určeno pro ostrovní systémy, hybridní instalace, záložní napájení, peak shaving i aplikace s dodávkou energie do distribuční sítě. Podporuje vysokonapěťové baterie s komunikací přes CAN-Bus a umožňuje kompletní monitorování i konfiguraci prostřednictvím aplikace VictronConnect nebo systému VRM Portal přes zařízení GX.
Hlavní vlastnosti a funkce:
Integrované řešení v 19" racku:
Kombinuje vysokonapěťový třífázový měnič/nabíječ a čtyři MPPT regulátory v jediném zařízení. Rackové provedení 4U usnadňuje montáž a integraci do bateriových skříní.
Výkonný třífázový měnič/nabíječ:
Měnič s čistě sinusovým výstupem zajišťuje plynulé přepínání mezi provozem z baterie, průchodem energie z distribuční sítě a nabíjením akumulátorů. Díky obousměrnému provozu dokáže využívat přebytky z fotovoltaiky nebo AC sítě pro nabíjení baterie a v případě potřeby dodávat energii zpět do zátěže.

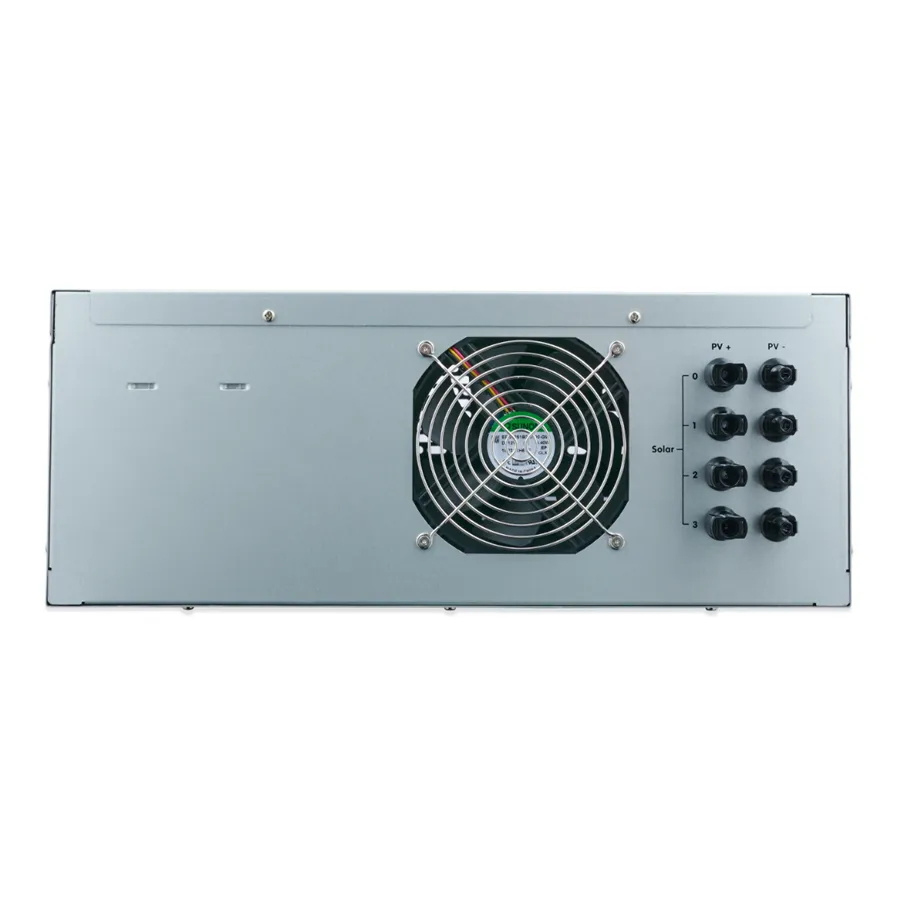

Čtyři nezávislé MPPT vstupy:
Zařízení disponuje čtyřmi samostatnými MPPT regulátory o výkonu 8 kW. Každý vstup pracuje nezávisle, což umožňuje připojení panelů s různou orientací nebo sklonem střechy a maximalizuje energetické zisky.
Podpora vysokonapěťových baterií:
Určeno pro bateriové systémy s napětím 650–1000 V podporující komunikační protokol Victron HV přes Battery CAN-Bus. Vyšší napětí baterie snižuje proudy v systému, umožňuje použití tenčích kabelů a zjednodušuje instalaci.
Monitoring a konfigurace:
Zařízení je vybaveno integrovaným displejem, vestavěným Bluetooth pro konfiguraci pomocí aplikace VictronConnect, portem VE.Can pro připojení zařízení GX a vzdáleným monitoringem prostřednictvím VRM Portal.
Programovatelné funkce:
K dispozici je vstup pro dálkové zapnutí/vypnutí a programovatelné relé, které lze využít například pro automatické spuštění generátoru při nízkém stavu nabití baterie.
Ochrany systému:
Integrované ochrany zahrnují:
- ochranu proti přepětí FV vstupu,
- ochranu proti nadproudu FV,
- kontrolu izolačního odporu DC,
- monitor reziduálního proudu,
- ochranu proti nadproudu na AC straně.
- Technické parametry
Měnič:
- jmenovitý výkon: 15 kVA / 15 kW
- trvalý výkon do 40 °C: 15 kW
- špičkový výkon: 22 kW (5 s)
- výstupní napětí: 400 V AC ±10 %, 3f
- frekvence: 50/60 Hz (45–65 Hz)
- maximální účinnost: 98 %
- vlastní spotřeba naprázdno: 50 W
- 1 AC vstup / 2 AC výstupy
Fotovoltaické vstupy:
- počet MPPT: 4
- počet stringů: 4
- maximální napětí naprázdno: 600 V
- pracovní MPPT rozsah: 100–600 V
- minimální startovací napětí: 300 V
- max. výkon na jeden MPPT: 8 kW
- celkový výkon FV pole: 32 kW
- max. zkratový proud / MPP proud na vstup: 20 A / 13,5 A
- účinnost MPPT: 99 %
Baterie:
- pracovní napětí: 650–1000 V
- maximální nabíjecí proud: 41 A
- maximální vybíjecí proud: 25 A
- komunikace: Battery CAN-Bus
- podpora baterií s protokolem Victron HV
Obecné:
- provedení: 19", 4U
- hloubka: 700 mm
- hmotnost: 26,5 kg
- chlazení: nucené vzduchem
- krytí: IP20
- provozní teplota: 0 až +60 °C
- maximální nadmořská výška: 2000 m
- vlhkost: max. 95 % (nekondenzující)
- Bluetooth
- VE.Can
- VE.Direct
- Battery CAN port
- programovatelné relé (3 A / 30 V DC)
- vstup pro dálkové zapnutí/vypnutí
